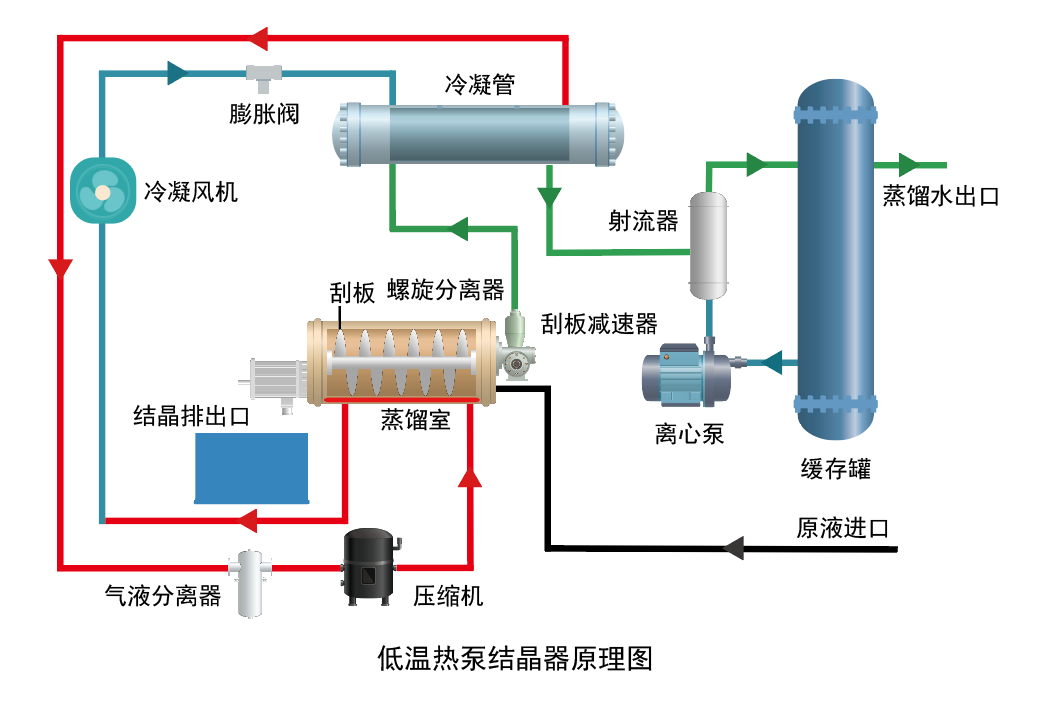

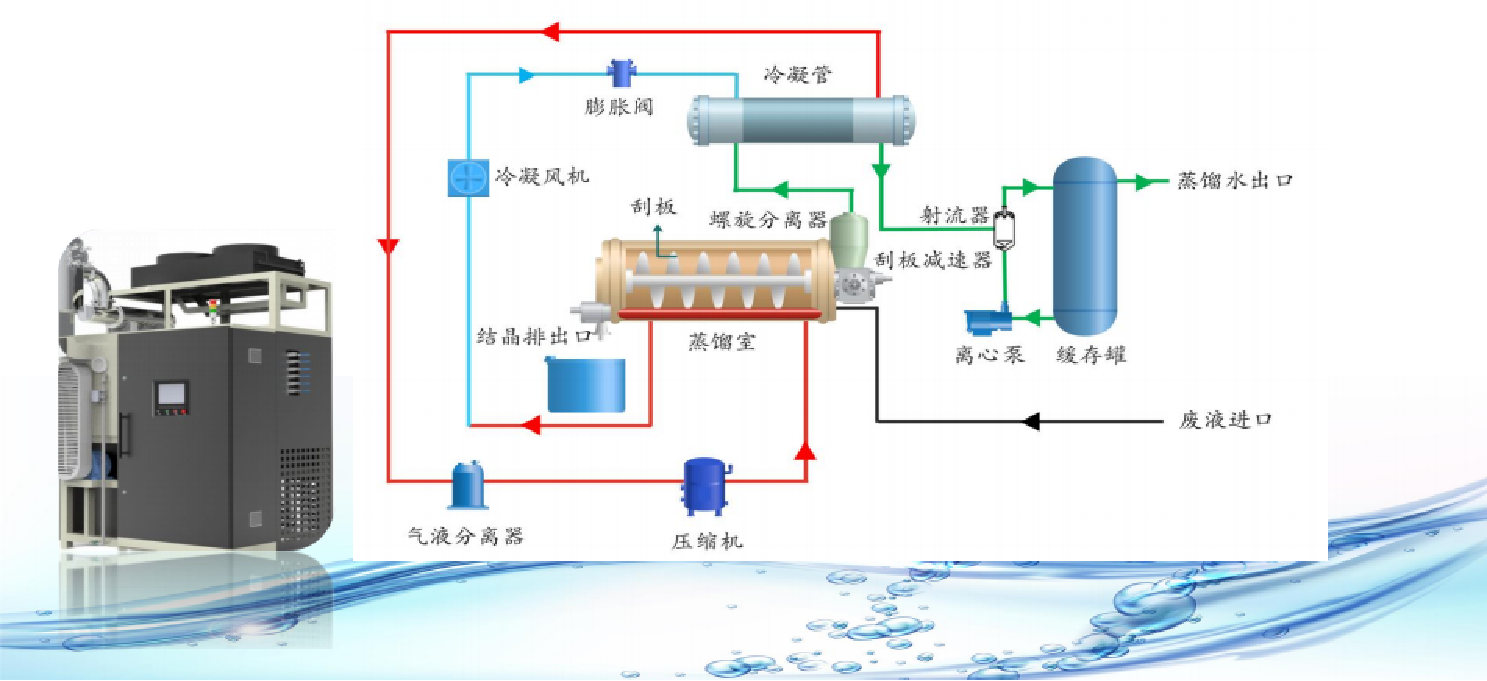

低温热泵结晶器通过压缩机作用于冷媒，获得高温高压工质气体，经过冷凝器工质气体放热液化，冷却得到工质液体，同时将热量传给物料，使物料中的水分汽化，与物料分离，在蒸发器顶部经冷凝成冷却水通过冷凝水排水装置排出，冷凝后的工质液体通过减压再次气化，在蒸发器中吸收由物料中的水分汽化产生的水蒸汽的热量，经压缩机的吸入再压缩，如此循环工作。随着过程的持续，物料中的水份不断被蒸发并冷凝排出，物料的浓度不断提高。直至达到目标浓度后形成高浓度液体或者固体（干粉或晶体），排入存储装置，回用或者委外处置。

蒸发结晶

原理

1、沸点的降低：

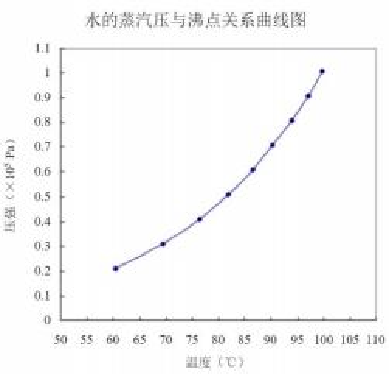

液体的沸点随蒸发釜内压强的降低而降低。沸点温度随外界压强而变化 ，水的沸点T(℃)随压强P（ Pa）的变化的经验关系式为T =100+0.0367×( P-1.013×10 ^ 5)-0.000023×( P-1.013×10＾ 5) ＾2

低温蒸发器反应釜在抽真空系统作用下 ，系统内真空度约为6.2744KPa →37℃ ,正常大气压下水的   蒸发温度为 101.325KPa →100℃。蒸发温度为0℃时的压强 0.611KPa →0℃ ,在此压强 =6.2774KPa下水的沸点为37℃。

蒸发过程中的加热与制冷 ， 热交换通过   压缩机对氟利昂做功来实现。 液体受热沸腾 蒸发成水蒸气 ，水蒸气遇冷液化成蒸馏水。

3、结晶：

产品

特色

产品优势：

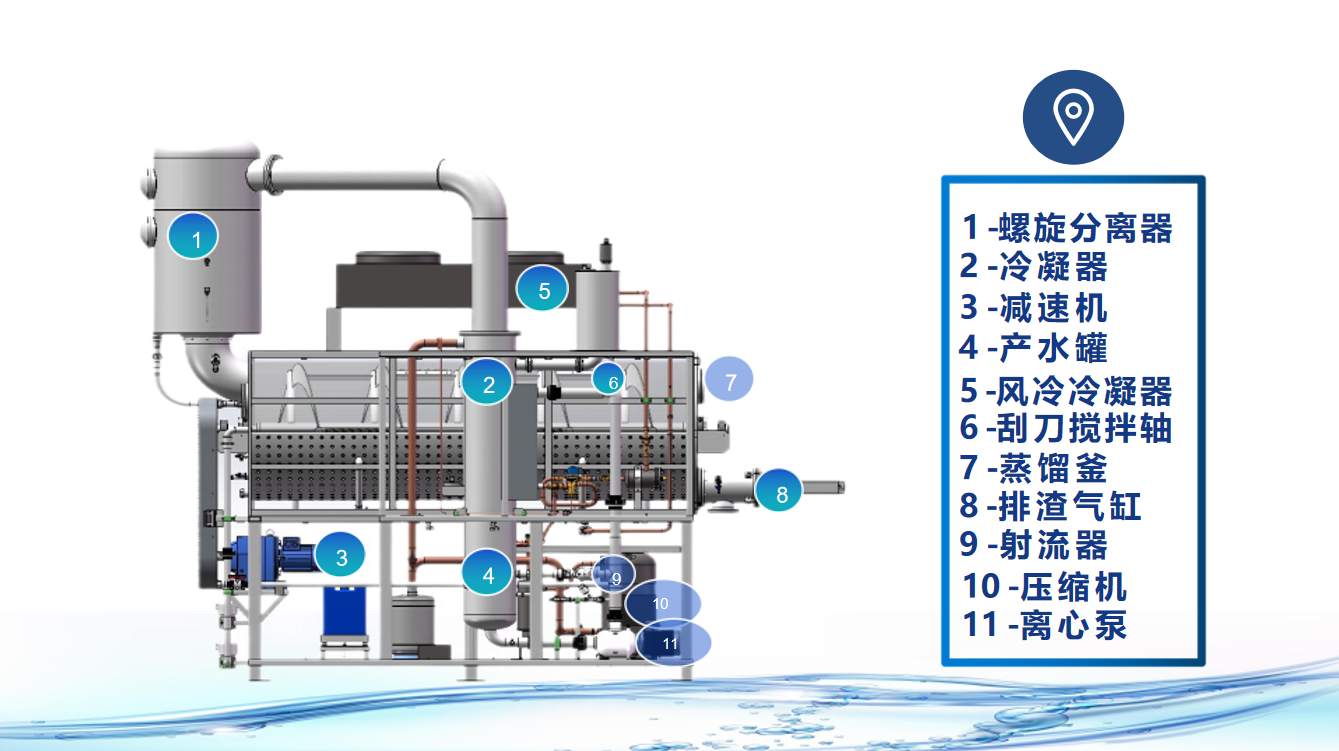

• 热泵结晶系列是一种利用热泵技术的低温蒸发结晶器；
• 真空度保持   约-92-98KPa，蒸发温度30 ～ 45℃;
• 蒸馏釜多采用316/316L不锈钢或   特殊合金制；
• 夹套式热交换器不与进水管接触；
• 内置螺旋刮刀由减速机 控制，用于排盐；
• 自带物料进口，气动进液；
• 泡沫检测装置和消泡系统；
• 自动排放结晶盐；
• 自带三菱PLC和控制屏综合控制系统

产品特征：

• 热泵结晶系列是一种利用热泵技术的低温蒸发结晶器；
• 蒸汽结晶系  列是一种利用蒸汽技术的低温蒸发器；
• 真空度保持约-92-96KPa，蒸 发温度30 ～45℃;
• 蒸馏釜多采用2205/2506/钛合金；
• 夹套式热交换 器不与进水管接触；
• 内置刮刀由减速机控制，用于排盐；
• 自带物料进口，配置气动进液阀；
• 自带泡沫检测装置和消泡系统；
• 自动排放 结晶盐；
• 自带三菱PLC和控制屏综合控制系统

产品服务：

长期提供免费培训，高效低能，全自动智能化，无人工成本

型号

参数

应用

领域

用于医药、食品、化工、轻工等行业的水或有机溶媒溶液的蒸发浓缩浓和废液处理，尤其是适用于热敏性物料。
